Kotly VERNER GOLEM o výkone od 90kW do 2500 kW (v kaskáde do 10 000 kW) sú určené k ohrevu vody pre existujúce kúrenie a ohrev teplej a úžitkovej vody, alebo k k výrobe pary.
Sú určené k spaľovaniu drevnej hmoty vo forme pilín o vlhkosti maximálne 35% a drevnej štiepky alebo zelenej lesnej štiepky o vlhkosti maximálne 50% a rozmeroch 30 x 30 x 60 mm. Pri použití stabilizačného paliva (peletaúť) sa maximálne hodnoty vlhkosti zvyšujú o 10%. Spaľovanie ďalšej biomasy (seno, slama), je nutné konzultovať s výrobcom maximálnu vlhkosť – nesmie prekročiť 20%.
Ich konštrukcia umožňuje bezproblémové spaľovanie i spekavých materiálov, ako je kôra a niektoré druhy slamy, t.j. palivá ktoré tvoria škváru.
Kotly majú automatické podávanie paliva zo sila, kterého veľkosť závisí na prevádzkových a stavebných podmienkach, môže byť navrhnuté na dennú, alebo až niekoľko mesačnú zásobu paliva.
Kotly sú konštruované ako predohnisko s výmenníkom, čo umožňuje postaviť toto predohnisko pred jestvujúci kotol a tým ušetřit investičné náklady na rekonštrukciu jestvujúcej kotolni . Kotly sú vybavené automatickou reguláciou výkonu a celého procesu spaľovania. Ďalej sú vybavené automatickým zapaľovaním a automatickým odpopolnením, takže potreba zásahu obsluhy je minimálna. Je vyžadovaný len občasný dozor. Prevádzkové a poruchové hlásenia sú obsluhe kotolni hlásené cez mobilný telefón.
Kotolne sú dodávané kompletne, t.j. od mechanických častí zásobníka paliva (sila), až po vynášanie popola a čistenia spalina na vodnej strane s primárnym (kotlovým) okruhom, zaisťujúcim minimálnu teplotu vracajúcej sa vody 55°C. Tento okruh je ukončený hydraulickou výhybkou, ktorá vyrovnáva hydraulické disproporcie medzi vodným okruhom zdroja a vykurovacou sústavou, na ktorú je kotol pripojený. Spoločnosť TECHenergo dodáva kotolne „na kľúč“ . Sme však ochotní dohodnúť sa so zákazníkom na akejkoľvek spolupráci a podielu práci.
Kotol:

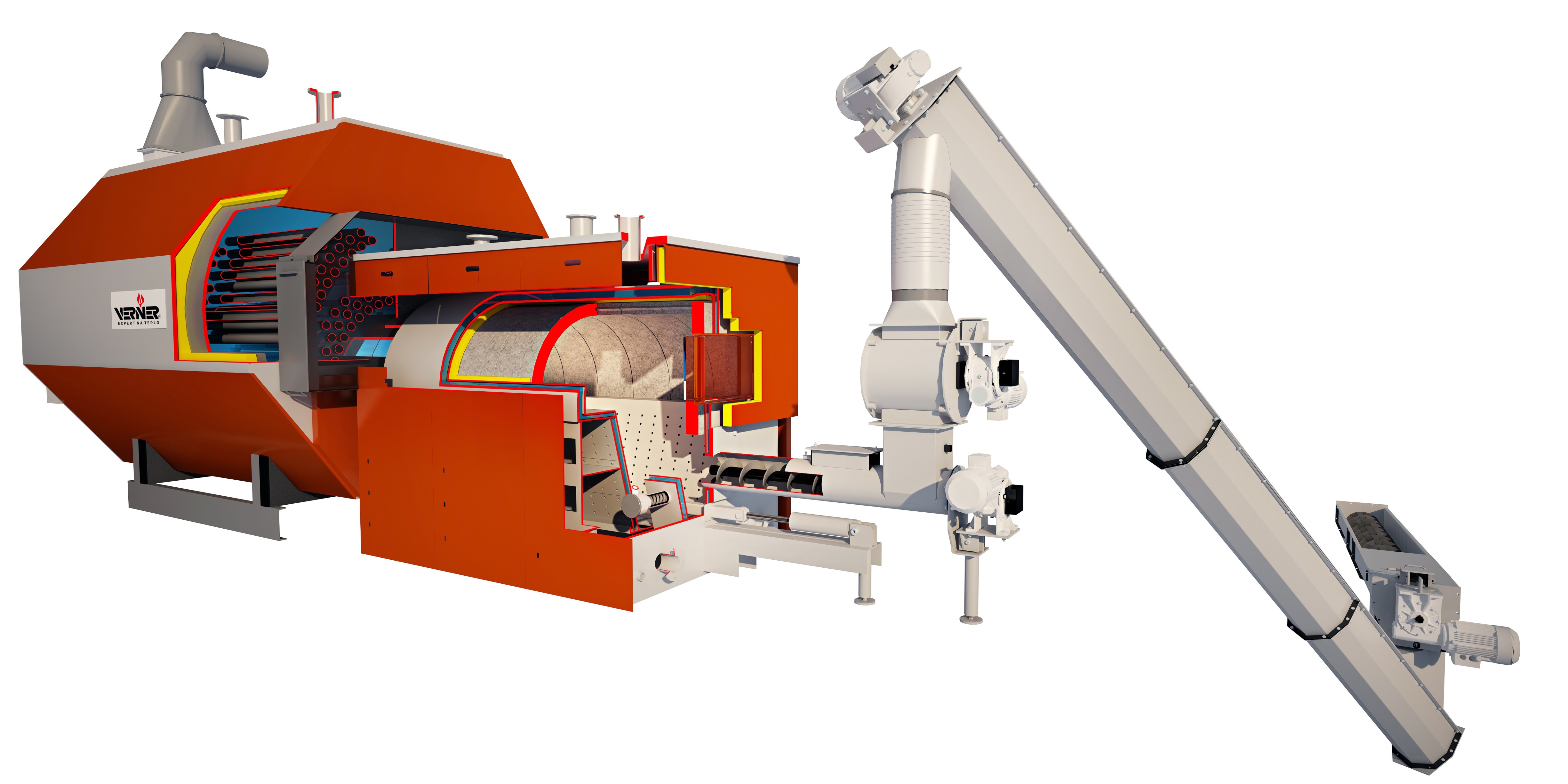

Kotol je zostavený z podávacej závitovky paliva, horáka, dohorievacej komory, výmenníka, odťahového ventilátora, odlučovača s filtrom a odpopelňovacieho zariadenia. K príslušenstvo patrí elektrický rozvádzač (ovládanie celej technológie) a hydraulická jednotka na pohon rošte v skladu paliva. Celý proces spaľovania je riadený reguláciou, ktorej komfort možno upraviť podľa želania zákazníka. Palivo je do horáka podávané šnekom , ktorý má protipožiarnu ochranu proti preniknutiu ohňa do sila. V horáku je palivo posunovania podavačom, a preto je možné bez problémov spaľovať aj kôru alebo odpad znečistený prachom a zeminou, ktorý sa spēkā. Odpopelňovánie je automatické do pripraveného kontajnera.
Zásobník paliva – Silo:
Silo má pohyblivé dno, ktoré zabraňuje klenbovaniu paliva a zaručuje jeho rovnomernú dodávku. Silo môže byť umiestnené na existujúcej podlahe, zapustený pod zem alebo mať podobu nadzemnej veže.
Technické údaje (možnosť úpravy podľa požiadavky zákazníka) | |||
Kotol | Celkový menovitý výkon | Celkové rozmery v mm (dĺžka x šírka x výška) | Celková prevádzková
Hmotnosť v kg (vrátane vodnej náplne) |
GOLEM 90
(compact) |
90 kW | 1670 x 1430 x 1000 | 1 600 |
GOLEM 225 (compact) | 225 kW | 2250 x 1380 x 1870 | 4 000 |
GOLEM 350
(horák + dohorievacia komora + výmenník) |
350 kW | 5580 x 1230 x 2100 | 4 800 |
GOLEM 600
(horák + výmenník) |
600 kW | 5590 x 1980 x 2150 | 7 000 |
GOLEM 900
(horák + výmenník) |
900 kW | 5990 x 2210 x 2330 | 12 400 |
GOLEM 1800
(horák + výmenník) |
1 800 kW | 7980 x 2550 x 2910 | 32 800 |
GOLEM 2500
(horák + výmenník) |
2 500 kW | 9925 x 2800 x 3325 | 40 900 |
Pri kotloch GOLEM 90 a 225 tvorí horák, dohorievacia komora a výmenník jeden nerozeberateľný celok, použitie len ako teplovodné prevedenie | |||
Pri kotloch GOLEM 350 sú horák, dohorievacia komora a výmenník samostatné celky spojené pomocou príruby, podľa typu použitého výmenníka existuje možnosť teplovodného, horúco-vodného alebo parného prevedenia | |||
Pri kotloch GOLEM 600 až 2500 sú samostatným celkom horák a výmenník, súčásťou výmenníka je dohorievacia komora, podľa typu použitého výmenníka existuje možnosť teplovodného, horúco-vodného, alebo parného prevedenia, u týchto výkonov je možné spaľovať i slamu |
